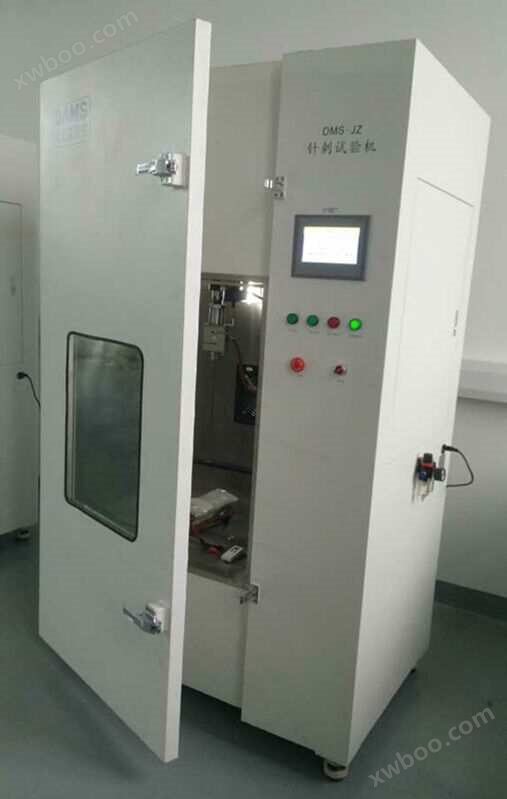

電池針刺試驗裝置DMS-ZC
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
719產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
電池針刺試驗裝置產品名稱：臥式動力電池針刺試驗裝置
電池針刺試驗裝置概述：
用于鎳氫電池、鋰電池、超級電容的單體、模塊、電池組等各種類型汽車動力用途電池的穿刺試驗。
電池針刺試驗裝置適用標準
針刺試驗臺符合GB/T?18332.1-2009、GB/T?18332.2-2001、GB/Z?18333.1-2001、GB/Z?18333.2-2001、GB/T2900.11-1988?ID?IEC60086-4：2000、SJ/T11169-1998或UL1642-2007、SJ/T11170-1998或UL2054-2005、GB?8897.4-2002、MH/T1020-2007或UN38.3、GB/T18287-2000、YD/T1268.1-2003、QB/T2502-2000、IEC62281-2004、QC/T?742-2006、QC/T743-2006、QC/T?744-2006等標準中針刺試驗的規定要求。
電池針刺試驗裝置工作方式要求：
上述標準中，對于針刺試驗的規定要求略有不同，電池針刺試驗裝置需要滿足以下全部的試驗要求：
動力方式：液壓驅動方式；選用意大利進口ATOS液壓缸（液壓缸直徑優選50mm）；夾具傳動方式：手動夾持；
9.5.1機臺有.壓力和時間兩種控制方式；
9.5.2.控制方式：PLC控制或遠程控制。
9.6.主要技術參數與功能
9.6.1.貫穿力：0~2500kg（可顯示；連續可調；可設定；調節步長：a在kN為單位時?0.01?kN，b在N為單位時?1?N，c在kg為單位時0.01kg）；
9.6.2力值誤差：≤±1%；
9.6.3.穿刺*大有效行程：0～800mm（可調節）；
9.6.4.速度精度：≤±1mm/s；
9.6.5.穿刺測試速度：1～80mm/S（可顯示、可設定停留時間、調節步長0.01mm/s）；
9.6.6.穿刺試驗用鋼針：
A:?φ3mm～φ10mm耐高溫淬火鎢鋼針各2支（φ3mm-φ5mm的鋼針長度為100mm；φ6mm-φ7mm的鋼針長度為200mm；φ8mm的鋼針長度為200mm和400mm；φ9mm-φ10mm的鋼針長度為400mm和600mm）；
B：φ3mm～φ10mm耐高溫白鋼針各1支（φ3mm-φ5mm的鋼針長度為100mm；φ6mm-φ7mm的鋼針長度為200mm；φ8mm的鋼針長度為200mm和400mm；φ9mm-φ10mm的鋼針長度為400mm和600mm）；
9.6.7.單位轉換：Kg/N/Lb/?KN；
9.6.8.穿刺動力方式：液壓驅動；
9.6.9.排氣風扇口:?直徑150mm(箱體后側裝有排氣扇)；
9.6.10.補風口：箱體左側開有兩個直徑50mm補風口(也可用于測量電壓等)；
9.6.11.電源：：3∮?380V?三相；
9.6.12.測試空間：*大可容納800mm×800mm×800mm樣品正常使試驗；
9.6.13.機身重量：約500KG；
9.6.14.?自動延時功能：0~99999秒可預置；
9.6.15.機臺尺寸：約W2300mm*D1150mm*H1350mm(臥式）；
9.6.16.可視窗口：500mmX500mm觀測窗口（雙層10mm厚防爆玻璃并貼有防爆膜）。
