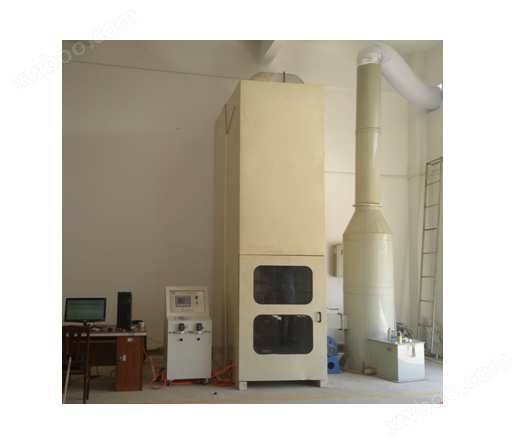

母線槽燃燒試驗裝置是用于檢測母線槽關于防止火焰蔓延的驗證的試驗的要求，同時也能滿足垂直安裝的成束電纜或光纜在規定條件下抑制火焰垂直蔓延的能力的測試設備，是母線槽、電力電纜、控制電纜、光纜等成束燃燒試驗的必備裝置。

產品型號
更新時間
2024-10-17
廠商性質
瀏覽次數
760

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

詳細描述

一、設備概述：
母線槽燃燒試驗裝置是用于檢測母線槽關于防止火焰蔓延的驗證的試驗的要求，同時也能滿足垂直安裝的成束電纜或光纜在規定條件下抑制火焰垂直蔓延的能力的測試設備，是母線槽、電力電纜、控制電纜、光纜等成束燃燒試驗的必備裝置。
二、符合標準：
1、滿足GB/T?18380.31-2008，符合?GB18380.31—2008《電纜在火焰條件下的燃燒試驗第?3?部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗試驗裝置》；
2、等效采用?IEC60332-3-10：2000試驗標準方法；
3、滿足GB7251.6-2015《低壓成套開關設備和控制設備?第6部分：母線干線系統（母線槽）》第10.101章節：防止火焰蔓延試驗的要求，并配備相應工裝（托具和夾具）；
4、等效采用IEC61439-6:2012試驗標準方法。
三、設備主要控制系統：
1、點火控制系統;
2、收集塔及煙裝置；
3、燃?xì)饬髁靠刂葡到y(tǒng);
4、煙霧濃度測量系統;（選配）
5、測溫控制系統;
6、延燃控制；
四、主要技術參數?：
1、工作電壓：AC220?V10%、?50HZ；
2、用電功率：2KW；
3、恒溫溫度：（20±5）℃；
4、空氣流量：0～30?m3?/min?可調；
5、燃燒氣源：丙烷（液化石油氣）；
6、流量范圍：2.2～25L/min、流量精度：0.5L/min；
7、計時精度：0～120min?可設定；
8、風速計測量范圍：0～30m/s；
9、箱體觀測窗：耐火玻璃（5mm?厚）；
10、測試用鋼梯尺寸（豎直）：500(W)×3,500(H)；
11、寬型鋼梯尺寸：800(W)?×3,500(H)；
12、燃燒面尺寸：?(L)257×(W)?4.5?mm；
13、不銹鋼試驗箱體的尺寸：內箱容積≥8?m3；

???????(W)1200±100mm?x?(D)2200±100mm?x?(H)4000±100mm?。
五、主要配置?：
1、304不銹鋼燃燒箱一個；
2、控制箱主機一個；
3、煙霧收集裝置一套；
4、冷卻塔一個；
5、鋼梯三套；
6、黃銅噴燈一個；
7、噴燈位置調節車一個；
8、控制工控機一套；
9、流量傳感器四套；
